產品概述：

東莞中誼儀器品牌的ZY-TDY300型 折痕挺度儀（又名紙張彎曲挺度儀，材料彎曲挺度測試儀，挺度儀）是一款用于檢測紙張、瓦楞紙板、薄膜、塑料薄片、藥盒、包裝材料、金屬薄片、纖維復合片材等材料的（90度折痕的反彈力）及彎曲挺度性能的實驗室檢測設備。

工作原理

彎曲挺度：測量一端被夾試樣彎曲至15度角時所需要的力或力矩。

折痕挺度：通過測量一端被夾試樣彎曲至給90度時所要的力值或力距。

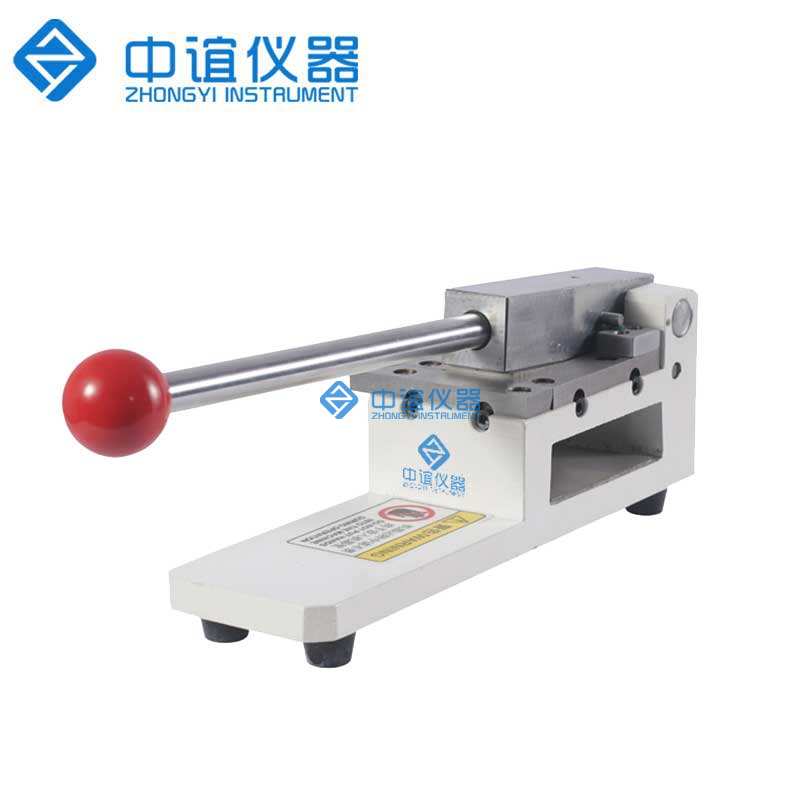

ZY-TD38挺度專用取樣器：

1、樣品尺寸：

挺度試樣(70x38)mm

折痕挺度試樣(38x36)mm

2、兩長邊平行度：≤0.015mm

3、取樣厚度：(0.1~1.5)mm

4、外形尺寸：About300×90×90mm

5、重量：13kg

適用范圍：

1、紙張、紙板、薄膜、塑料薄膜及薄片彎曲挺度測試

2、彩盒、牙膏盒等包裝盒折痕壓痕挺度測試

3、石墨片材，光學膜片、無紡布、復合片狀材料硬挺度測試

4、線材、電源線、金屬排線硬挺度測試

5、光學膜片、金屬薄片、導光板、擴散板、電視背景板挺度測試

用戶案例：

某上市藥企合作成果

• 痛點：鋁塑盒折痕斷裂導致退貨率3.2%

• 方案：90°折痕挺度數據聯動包裝線實時剔除系統

• 成效：良品率提升13%，年節約成本270萬元

頭部造紙廠應用場景

• 痛點：紙板受潮挺度波動引發客戶投訴

• 方案：建立濕度-挺度補償算法模型

• 成效：原料損耗降低7.6%，客戶復購率提升21%

技術參數（Parameter）：

1、試樣尺寸38*36mm/38*70mm（挺度）

2、實際測量尺寸38*10mm、38*50mm

3、測試間距10mm,50mm可調

4、跨距精度±0.1mm

5、測量范圍（0~10000）mN

6、傳 感 器傳感精準度 ±0.1%

7、分 辨 力0.01mN

8、彎曲角度1~92 o無極可調

9、可測試50mm挺度以及折痕挺度

10、角速度控制0.5 ~5°/sec可調

11、角度精度±0.1°

12、測量厚度（0.01~5.0）mm

13、彎曲時間（2~50s）

14、操作界面7inch觸摸屏或按鈕測試

15、信號輸出標準電腦信號輸出，鏈接電腦（選配）

16、打印輸出模塊式一體熱敏打印機

17、外形尺寸320mm*310mm*300mm

18、凈重25kg
